RakeMax
מתקן סינון להפרדת מוצקים משפכים סניטריים ותעשייתיים, להתקנה בתעלה, תוצרת HUBER גרמניה.
המתקן הינו אוטומטי לחלוטין עשוי פלב"מ 304/316.
ניתן להזמין במרווחי סינון של 6 מ"מ עד 150 מ"מ.
אופן הפעולה:

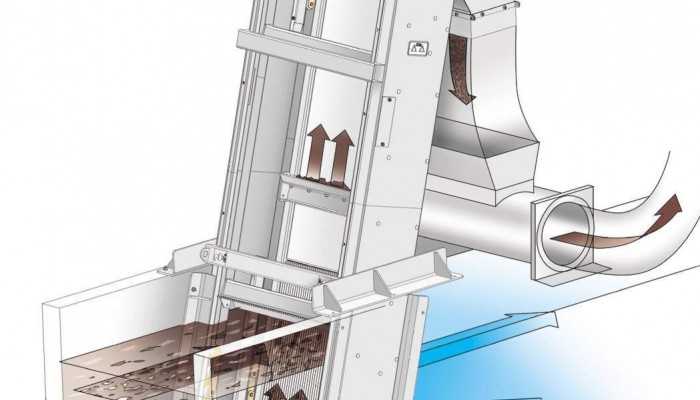

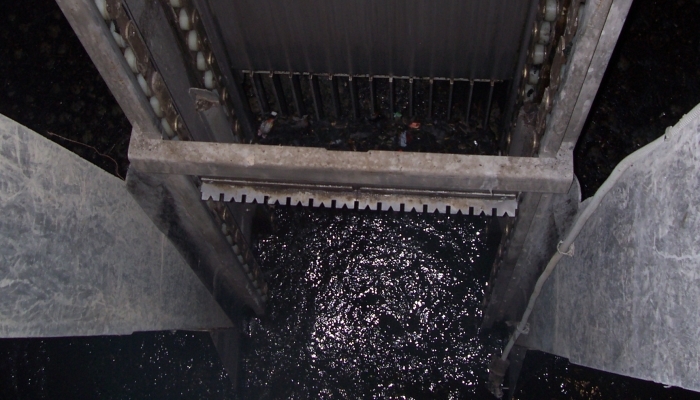

למתקן רשת מוטות (Bar screen) אשר בה נלכדים המוצקים אשר בשפכים. פעולת מנוע גורמת לתנועה של שתי שרשראות אינסופיות שאליהן מחוברים מס' גורפים אשר מנקים את המוטות בזה אחר זה. כל גורף מבצע את פעולות הניקוי מתחתי המוטות וכלפי מעלה. כאשר המוצקים מגיעים לראש המתקן, הם נדחפים למשפך דחסן הנמצא על משטח פריקה.
המתקן כולל:
o מסגרת מאסיבית ביותר.
o מוטות סינון בתחתית.
o משטח הובלה עד למשפך הדחסן.
o שתי שרשראות איסופיות.
o מס' גורפים המחוברים לשרשראות.
o מנגנון גורף (Scraper) בראש המתקן.
אופן התקנה:
כאמור המתקן מיועד להתקנה בתעלה ואינו מצריך מי שטיפה. ההתקנה הינה תהליך פשוט ומהיר אשר אינו מצריך חציבות בבטון. ניתן להתקין את המתקן בזוית של 70 - 80 מעלות.
במרווחי הסינון של 20 מ"מ ומטה, פרופיל המוטות הינו "פרופיל דמעה" (Tear Drop Design). רוחב המוט בחזית השפכים הינו 8 מ"מ, ובמורד הזרם 5 מ"מ. פרופיל זה מונע התקעות אבנים או עצמים דומים במרווחי הסינון.
** למגוב זה מודל נוסף הנקרא HF, המיועד לתעלות קיימות לספיקה גבוהה. למגוב זה חלק תחתון מאורך בזוית מתונה ע"מ להגדיל את שטח הפנים והגדלת הספיקה.
מגוב Rakemax High Flow לספיקות גבוהות תוצרת HUBER גרמניה.

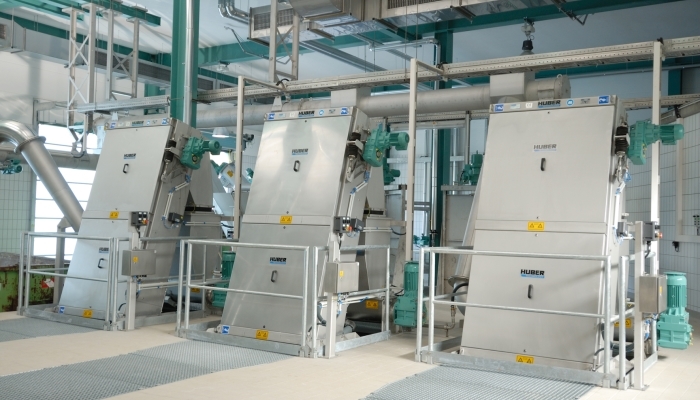

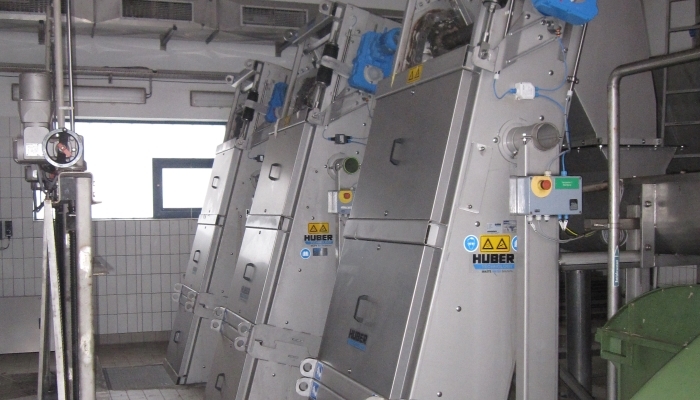

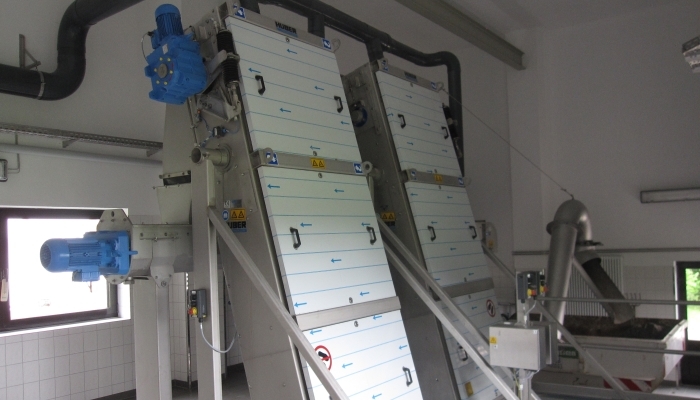

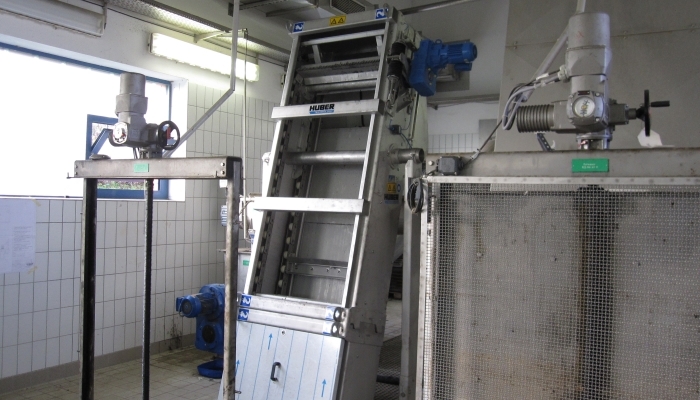

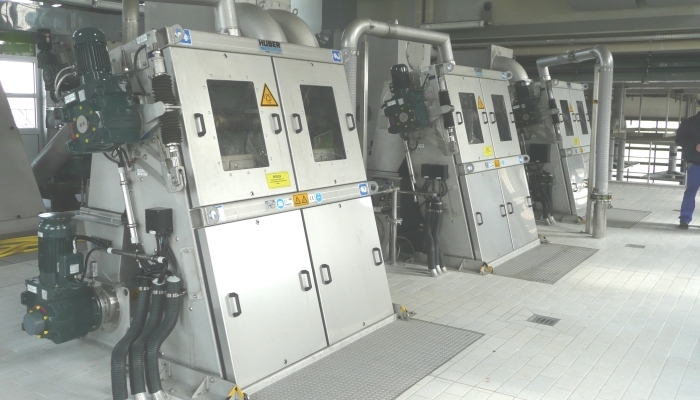

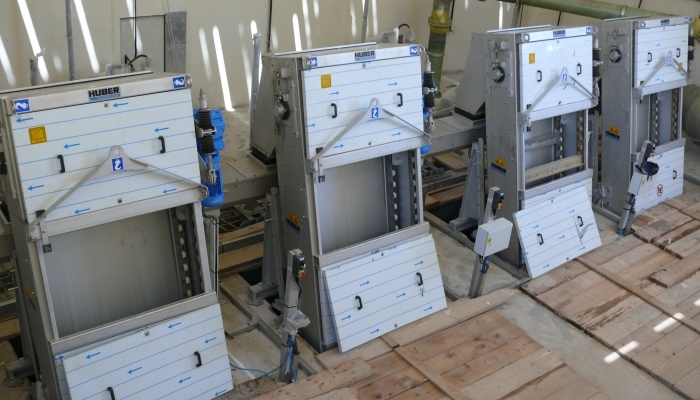

לדגם זה ישנן מעל 25 התקנות בארץ.

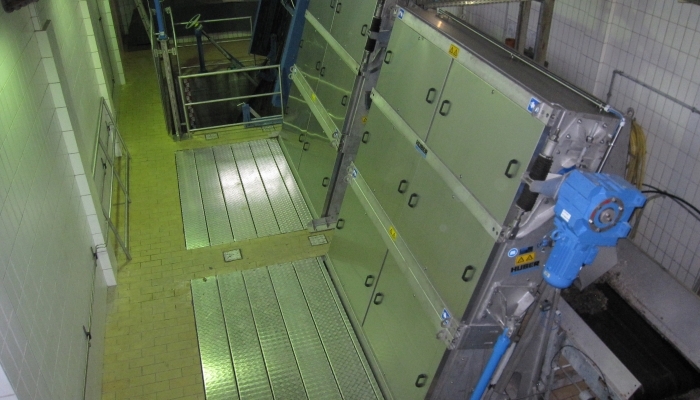

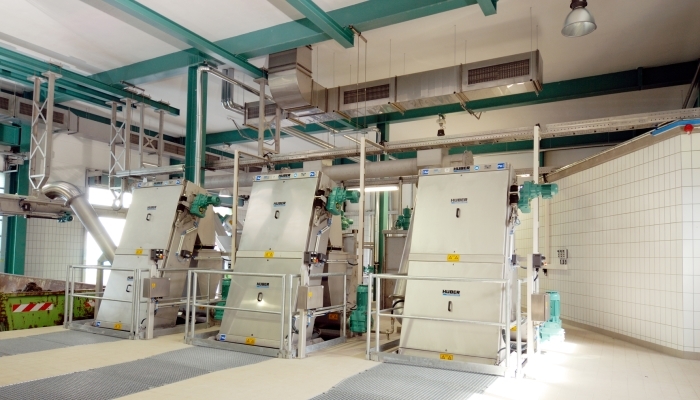

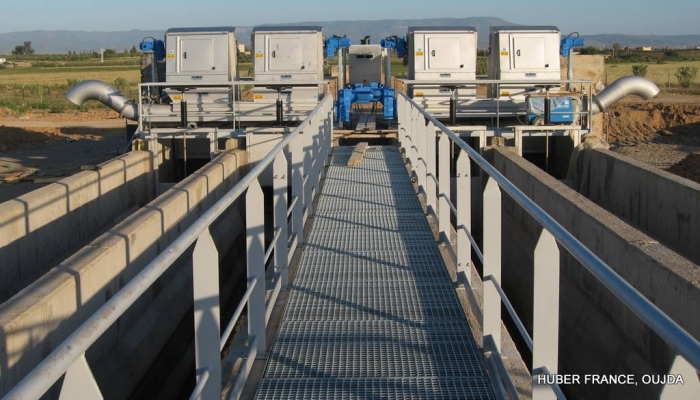

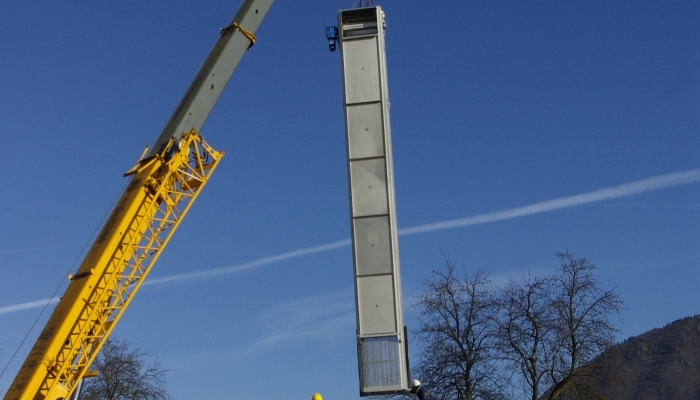

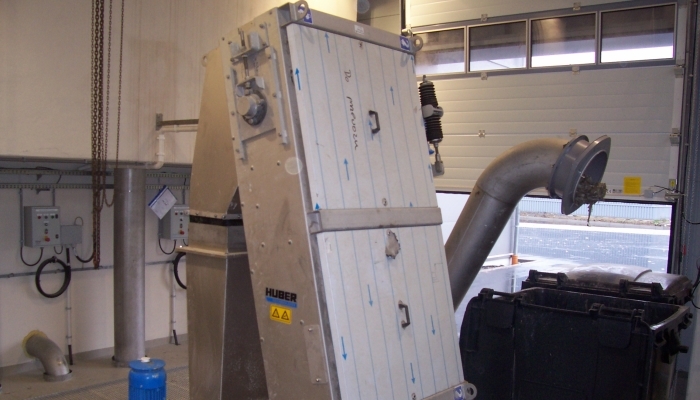

לחצו על התמונה לצפיה בגודל מלא
