מתקני קבלת ביובות › Ro3.1/ 3.2/ 3.3

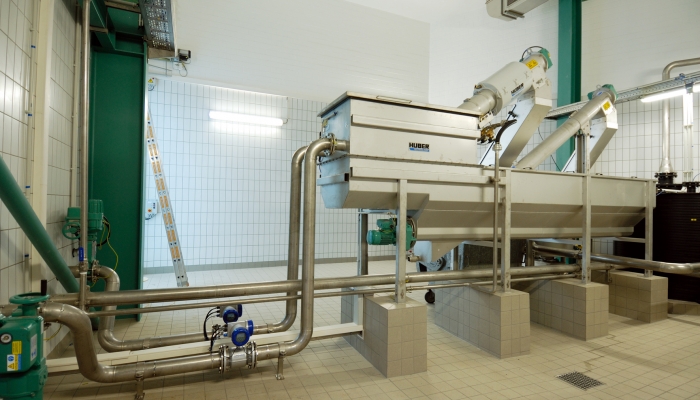

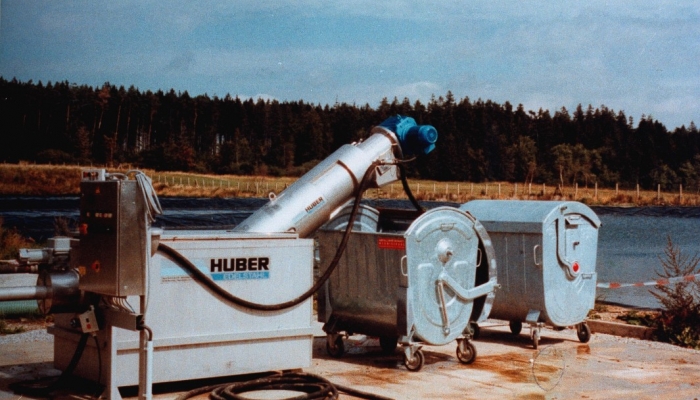

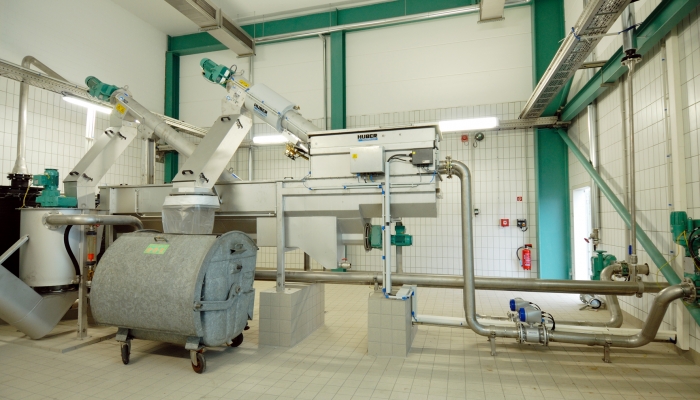

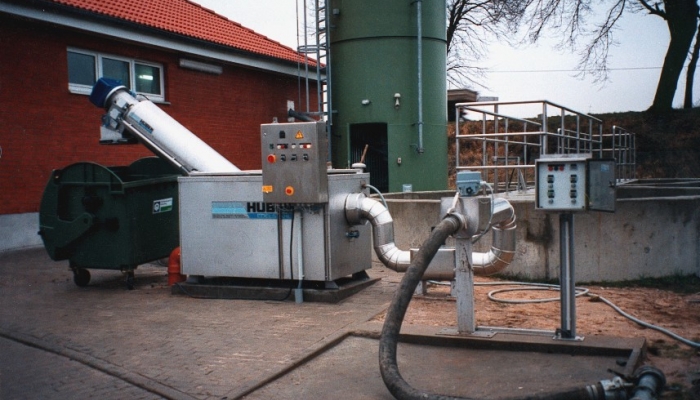

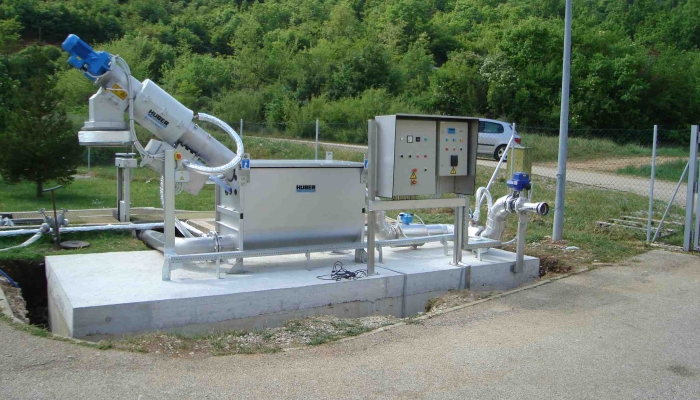

מתקן Huber – Ro3.3 כולל את המערכות הבאות:

1. ברז מפוקד חשמלי בכניסה למתקן.

2. מלכודת אבנים. פלב"מ 304/316. בקוטר 600 מ"מ עבור 100 מק"ש ספיקה, כולל סל שליפה לאבנים.

3. למתקן שני חיישני מפלס-למפלס עליון לשליטה וסגירה של ברז הכניסה,מפלס תחתון לשליטה על הפעלת המסנן.

4. מד ספיקה אלקטרו מגנטי לקוטר DN100, בדרגת אטימות IP 67/ NEMA 4X תוצרת Endress & Hauser

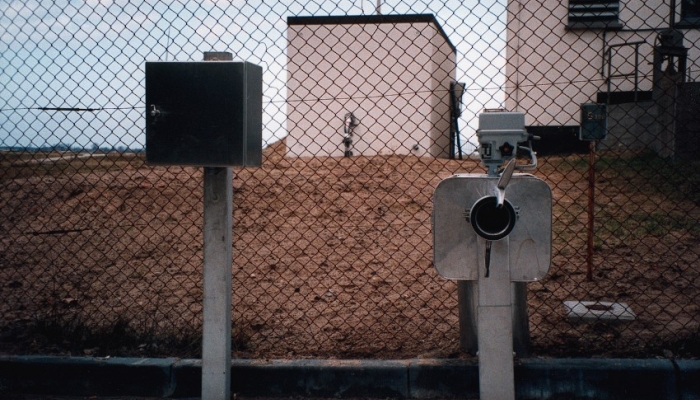

5. מתאם /מחבר מהיר ייעודי לחיבור צינור הביובית.

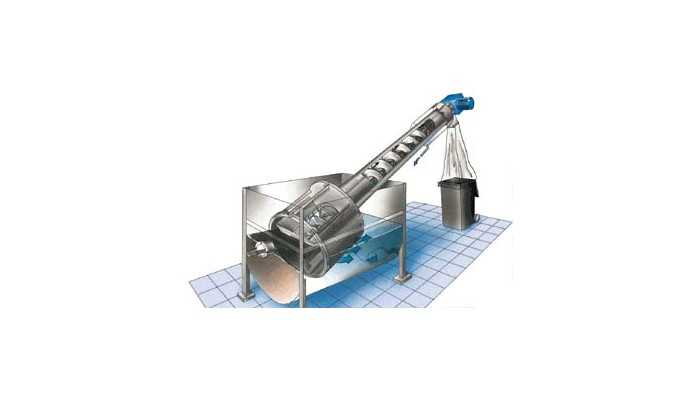

    6. מתקן סינון משולב בדחסן מדגם מדגם  Huber – Ro1:

מפרדת מוצקים במבנה של מסנן תוף משולב בדחסן גבבה, להתקנה ישירות בתעלה

או במיכל אינטגרלי.

למפרדה מבנה ייחודי כך שהיא מבצעת סינון עדין לשפכים גולמיים ללא צורך בסינון גס מקדים.

• מתקן הסינון כולל תוף, במבנה Wedge Wire שמונע תקיעה של חלקיקים בכיוון הזרימה ובכך מאפשר ניקוי מוחלט של פני התוף.

• כל חלקי המתכת שבו עשויים פלב"מ 304/316.

• ניקוי תוף הסינון מתבצע ע"י שתי פעולות:

1. זרוע בעלת מסרק עם שיניים (Rake Bar) הגורף בין מרווחי הסינון.
2. מסרק נגדי שמנקה את הזרוע הגורפת.

החילזון מסוגל להעביר חלקיקים בגודל 100 מ"מ ויותר לאזור הדחיסה והחוצה ממנו.

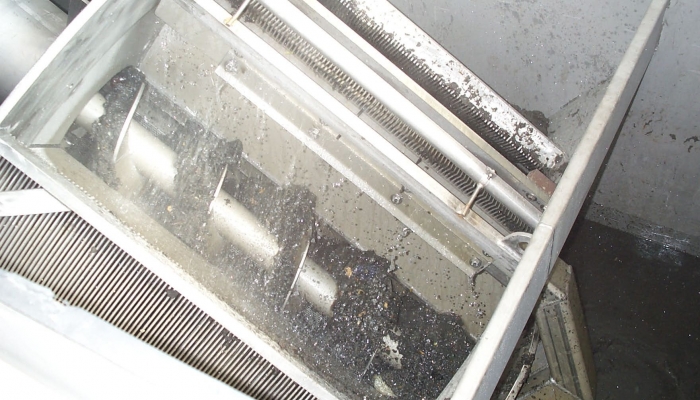

• המתקן הינו בעל חילזון עם ציר מלא (לא Shaftlessׂ),

החילזון כולו עשוי מפלב"מ304/316.

• הממסרה עשויה יציקת פלדה והינה רב-דרגתית מסוג Flat Gear אוBevel Gear דרגת אטימות IP65. מתוצרתBauer או שווה איכות מאושר.

הדחסן שמשולב במסנן דוחס את הגבבה ל-30% עד 35% מוצקים.

• אזור הדחיסה ומסרק הניקוי נשטפים באופן אוטומטי למניעת היסתמות.

שטיפה תתבצע אוטומטית ע"י ברזי סולונואיד מפוקדים

• מיכל המסנן יצוייד בדיזת מסתובבת 360 מעלות לשטיפת המיכל.

7. מלכודת החול עשויה כולה פלב"מ 304/316

בעלת חילזון אופקי עם ציר מלא (לא Shaftless). החילזון כולו עשוי מפלב"מ 304/316.

לא תתקבל מכונה עם חילזון שלא עשוי מפלב"מ 304/316.

לא יתקבל חילזון בלי ציר.

החילזון מונח על פלטות U מ "PE 1000" המגנים על החילזון ותחתית המתקן.

8. ממיין חול – חילזון אלכסוני המפנה את החול מקרקעית התא ומעלה חול ללא מים.

עשוי כולו פלב"מ 304/316 והינו עם ציר מלא (לא Shaftlessׂ).
